实验使用固溶处理后的实践原型波纹管，采用 42％MgCl2欢腾溶液进行波纹管SCC敏感性实验。 实验设备自行研制，包括实验容器、加热及温控装 置、计算机收集系统，设备设计简图如图3所示。
湖南电力管厂家通过观测裂纹启裂时间、方位、形貌、数量、扩展 速度等阐明不锈钢波纹管抗SCC功能好坏及规律性。实验结果如表3所示。

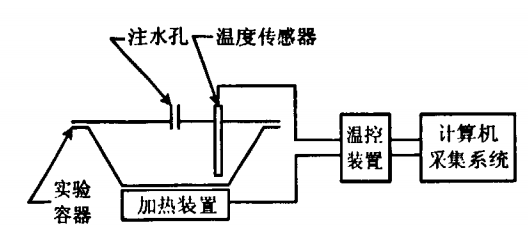

SCC原型实验设备
由表3不难看出，固溶处理后的试件均未开裂 (36小时)，阐明固溶处理可大大改进奥氏体不锈钢 波纹管抗SCC功能。 不锈钢固溶处理是在1100-1150℃下保温后 急冷，生成的(FeCr)23C6均匀分布于奥氏体中。
湖南电力管厂家对于经过冷加工的奥氏体不锈钢，由于其微观 结构中存在部分形变马氏体安排，固溶处理后，将回 复转变为奥氏体安排。
湖南电力管厂家：经固溶处理的波纹管，形变马氏体重新康复为 奥氏体安排，马氏体含量较小，材料安排均匀，各组 织间的电极电位差较小，不易发生电化学腐蚀；同 时，固溶处理改变了残余应力分布状态，最大主应力 由拉应力变为压应力，并且Trasca相当应力大大降 低，阻断了SCC发生的力学条件。鉴于上述因素， 波纹管的抗SCC功能有较大进步。
